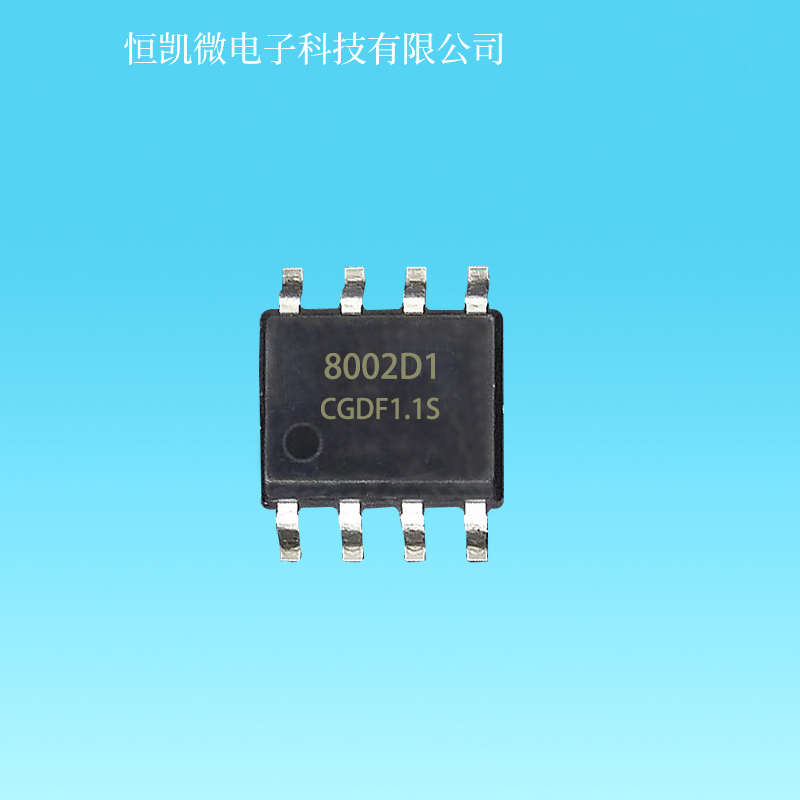

8002D1
- 工作电压： 2.5-6V
- 输出功率： 3W
- 最小THD值：
- 功能特性： 优异的爆破声抑制电路
- 典型应用范围： 便携游戏机，儿童玩具
- 封装类型： SOP-8
- 产品参数
- 工作电压： 2.5-6V
- 输出功率： 3W
- 最小THD值：
- 功能特性： 优异的爆破声抑制电路
- 典型应用范围： 便携游戏机，儿童玩具
- 封装类型： SOP-8
概述
8002D1 是一款高耐压 4.1W、单声道 AB 类 音频功率放大器，工作电压 2.5V-6.0V,以 BTL 桥连接的方式，在 6.0V 电源电压下，可以给 4Ω 负载提供 THD 小于 10%、平均为 4.1W 的 输出功率。在关闭模式下，电流典型值小于 1uA。 8002D1 是为提供大功率、高保真音频输出 而专门设计的，它仅仅需要少量的外围元器件， 并且能工作在宽电压条件下（ 2.5-6.0V）。 8002D1 不需要耦合电容，自举电容或者缓冲网 络，所以非常适用于小音量的低功耗的系统。
◼ 应用
⚫ 蓝牙音箱、智能音箱
⚫ 便携游戏机，儿童玩具
⚫ 拉杆音箱、扩音器、MP3、
⚫ 各类音频产品
◼ 特性
⚫ 输入电压范围 2.5V-6.0V
⚫ 极少的外围元件
⚫ 无需耦合电容，自举电容以及缓冲网络
⚫ 优异的爆破声抑制电路
⚫ 超低底噪、超低失真
⚫ 10% THD+N，VDD=5V，4Ω 负载下提供 高达 2.8W 的输出功率
⚫ 10% THD+N，VDD=6V，4Ω 负载下 提供 高达 4.1W 的输出功率
⚫ 关断电流 < 1ua
